Tecnologia IMS (Insulated Metal Substrate)
Progettazione e assemblaggio circuiti di potenza su supporto di alluminio

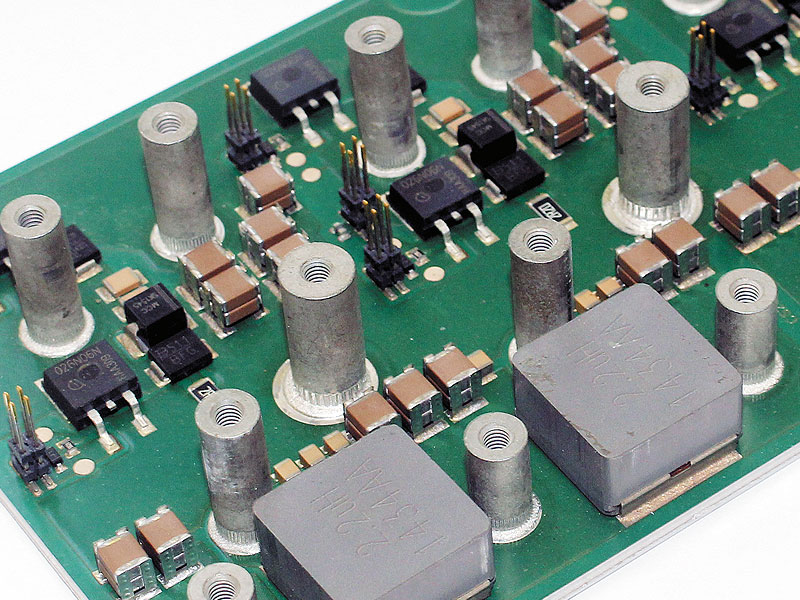

Circuiti IMS per applicazioni di potenza
La tecnologia IMS si presta per applicazioni ove richiesto aumentare la dissipazione termica e la gestione di correnti anche di centinaia di ampere, smaltimento di calore e robustezza meccanica.
La duttilità dell’alluminio rende facili le lavorazioni meccaniche ed il fissaggio delle schede ai dissipatori
Con il termine IMS si intende un supporto metallico isolato. Il supporto IMS è costituito da una base metallica di diversi spessori, da un’isolante dielettrico e da uno strato di rame conduttore.
Nei circuiti IMS di potenza esistono diverse combinazioni di spessori di alluminio, strato isolante e rame.
Le soluzioni di potenza su circuiti metal core sono applicabili sia nel campo della potenza che in quello del controllo di carichi luminosi, tecnicamente definita lighting.
Campi di applicazione
La grande versatilità della tecnologia a film spesso offre notevoli vantaggi economici su diversi campi di applicazione.
- INDUSTRIALE (fornitori di energia elettrica, inverter, saldatrici)
- AUTOMOTIVE (accensione, centraline elettroniche, lampade, comandi ventola)
- ILLUMINAZIONE (sorgenti luminose, lampioni, led di potenza, illuminazione elettrica)
- ENERGIA SOLARE (inverter, unità di concentrazione)
Sul circuito di potenza con tecnologia IMS è possibile montare tutta la componentistica per montaggio superficiale (SMD) con alcune limitazioni.
AUREL è specializzata nella lavorazione meccanica per piccole e medie serie con attrezzature CNC o V-Scoring, mentre per grossi volumi si utilizzano speciali attrezzature a ferro trancia.
